1) cyflenwad pŵer
2) y charger car trydan
3) Offer Trydanol / Meddygol / Cyfathrebu
4) Yr ynni solar a
offer gwrthdröydd
5) diwydiant offer electronig cerbydau
6) UPS, chwaraewyr VCD / DVD, setiau teledu offer sain a gweledol,
7) Offer microgyfrifiadur, argraffwyr, Pecyn Terfynellau: Mewn Swmp a Carton

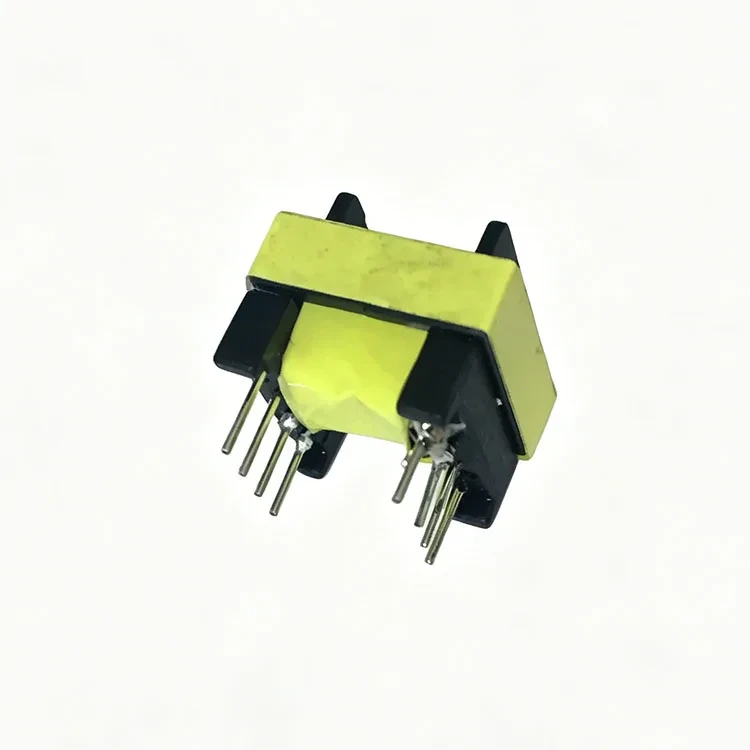

Smps Transformer Flyback
1, Addasu proffesiynol
2, ansawdd uchel a gwasanaethau gorau
3, Tystysgrif CE
2, ansawdd uchel a gwasanaethau gorau
3, Tystysgrif CE
Anfon ymchwiliad
Sgwrs Nawr
Disgrifiad
Paramedrau technegol
Gan ddarparu cydrannau electronig a goddefol o ansawdd a safonol a wneir gan gwsmeriaid -smps trawsnewidyddion a chynhyrchion ateb, mae Fullstar Electronics yn wneuthurwr a chyflenwr smps trawsnewidyddion flyback blaenllaw yn Tsieina. croeso i cyfanwerthu electroneg flyback trawsnewidyddion smps o ein ffatri.
Disgrifiad Cynnyrch
Trawsnewidydd anghyfreithlon yw elfen graidd Cyflenwad Pŵer Modd Wedi'i Newid (SMPS) a ddefnyddir yn gyffredin ar gyfer cymwysiadau pŵer isel, ynysig (dan 100W–150W fel arfer). Mae'n gweithredu fel anwythydd cypledig, gan storio ynni yn ei faes magnetig yn ystod cyfnod "ymlaen" y switsh a'i drosglwyddo i'r allbwn yn ystod y cyfnod "diffodd", gan ddarparu trawsnewidiad AC effeithlonrwydd uchel-DC.
- Ymarferoldeb:Yn wahanol i drawsnewidyddion safonol, nid yw trawsnewidyddion flyback (a elwir yn anwythyddion cypledig yn aml) yn trosglwyddo egni o'r cynradd i'r uwchradd ar yr un pryd. Maent yn gweithredu fel dyfeisiau storio ynni, a ddefnyddir yn aml mewn trawsnewidyddion AC-DC i gamu i lawr prif gyflenwad foltedd uchel wedi'i gywiro i -foltedd DC isel (ee, 12V, 24V).
- Dyluniad a Chydrannau:Mae'r gylched fel arfer yn cynnwys switsh cynradd (MOSFET), y newidydd flyback (gyda chraidd ferrite amledd uchel), deuod unionydd eilaidd, a chynwysorau allbwn.
- Ceisiadau:Maent yn ddelfrydol ar gyfer cyflenwadau pŵer isel, cost isel, ac ynysig, megis gwefrwyr ffôn symudol, cyflenwadau pŵer wrth gefn ar gyfer cyfrifiaduron personol, ac offer electronig pŵer isel arall.
- Mecanwaith Gweithredol:Mae rheolydd newid (rheolwr IC) yn gyrru'r MOSFET ar amleddau uchel (degau i gannoedd o kHz fel arfer) i reoleiddio'r foltedd allbwn, gan ganiatáu ar gyfer cydrannau goddefol llai (fel cynwysorau).
- Manteision:
○ Ynysiad Galfanig:Yn darparu gwahaniad diogel rhwng prif gyflenwad foltedd uchel ac allbynnau foltedd isel.
○ Cost Isel / Cymhlethdod:Topoleg syml o gymharu ag eraill fel Troswyr Ymlaen neu Bont Llawn.
○ Allbynnau Lluosog:Yn gallu cynhyrchu folteddau allbwn lluosog, ynysig gydag un newidydd.
Cydrannau a dewis:
- Craidd Ferrite:Wedi'i ddewis ar gyfer gweithrediad -amledd uchel i gadw maint y newidydd yn fach.
- MOSFET:Fe'i defnyddir fel switsh amledd uchel, sy'n gofyn am ddraen uchel i-raddfa foltedd ffynhonnell i drin pigau foltedd.
- Deuod Rectifier:Mae angen -deuod adfer cyflym i ymdopi â newid amledd uchel.
cymhariaeth o baramedrau cynnyrch
| Enw cynhyrchion | Smps Transformer Flyback |
| Ystod pŵer | 1W i 150W (nodweddiadol ar gyfer topoleg flyback) |
| Amledd gweithredu | 20kHz i 200kHz |
| Foltedd ynysu | 1kV–4kV (gellir ei addasu i 6kV) |
| Craidd magnetig | Craidd Ferrite (EE, EFD, EPC, PQ, cyfres RM) |
| Tymheredd gweithredu | -40 gradd i +125 gradd |
| Dosbarth yswiriant | Dosbarth B / Dosbarth F |
Cais
Ceisiadau:
Gwybodaeth Cwmni
SHAANXI FULLSTAR ELECTRONEG CO, LTDyn arbenigo mewn electroneg a chydrannau magnetig .
Y prif gynnyrch yw: Trawsnewidydd amledd uchel, newidydd amledd isel, trawsnewidydd RF, newidydd Planar, Trawsnewidydd tanio foltedd Uchel, newidydd SMD, ac ati,
Mae gan ein ffatri 30 mlynedd o brofiad ym maes electroneg ac mae'r gyfrol flynyddol yn uwch na 200,000,000 o ddarnau. Rydym yn gwmni ardystiedig ISO9001.
